Spoj za aluminijaste cevi – z navojem, velikosti po meri

GNEE proizvaja aluminijaste cevne spoje za ločljive povezave v industrijskih cevovodih. Tri-delni spoj omogoča odklop cevnega dela zaradi vzdrževanja brez vrtenja, rezanja ali razstavljanja celotne cevi.



Dobavljamo aluminijaste spojke v 6061, 6063, 6082, 5083 in 5086, z možnostmi NPT, BSPT, BSPP in metričnih navojev. Standardne velikosti so na voljo od ½″ do 4″, na zahtevo pa so na voljo velikosti po meri do 8″.



Pred naročilom potrdite štiri ključne točke: nominalno velikost cevi, standard in konfiguracijo navoja, delovni tlak in temperaturo ter način tesnjenja. GNEE lahko izdeluje standardne ali prilagojene aluminijaste spojke v skladu z risbami, vzorci in zahtevami uporabe.





Specifikacije aluminijevih spojk

Postavka	Specifikacija
Izdelek	Spoj za aluminijaste cevi
Zlitine	6061, 6063, 6082, 5083, 5086
Tempers	6xxx: T6 / T5 / T4 / O · 5xxx: H112 / H116 / H32 / H321 / O (5xxx ni mogoče toplotno obdelovati)
Nazivna velikost	¼″ do 8″; običajne velikosti zalog od ½" do 4"; po meri zunaj tega obsega
Niti	NPT, BSPT, BSPP, metrični (vzporedni)
Konfiguracija niti	Ženska × Ženska, Moški × Ženska, Moški × Moški ali po meri
Povezava	Z navojem, vtičnico ali po meri
Gradnja	3-delni: dva konca + spojna matica
Površinska obdelava	Mlin zaključek (standard); eloksiran, poliran, peskan, prašno lakiran po naročilu
Tesnjenje	Kovinski-na-kovinski sedež, tesnilo, O-obroč ali po risbi
Inšpekcija	Dimenzijsko, merilo navojev, PMI, vizualno; preskus tlaka/tesnosti na zahtevo



Velikosti spojk za aluminijaste cevi

NPS	DN	Niti	Razpoložljivost
⅛″	DN6	NPT / BSP / metrika	Po meri
¼″	DN8	NPT / BSP / metrika	Po meri
⅜″	DN10	NPT / BSP / metrika	Po meri
½″	DN15	NPT / BSP / metrika	Zaloga
¾″	DN20	NPT / BSP	Zaloga
1″	DN25	NPT / BSP	Zaloga
1¼″	DN32	NPT / BSP	Zaloga
1½″	DN40	NPT / BSP	Zaloga
2″	DN50	NPT / BSP	Zaloga
2½″	DN65	NPT / BSP	Zaloga
3″	DN80	NPT / BSP	Zaloga
4″	DN100	NPT / BSP	Zaloga
6″	DN150	NPT / BSP	Po meri
8″	DN200	NPT / BSP	Po meri

Velikost v palcih je nominalna velikost cevi (NPS) in ne zunanji premer telesa priključka. OD telesa, dolžina, velikost matice in dolžina navoja so odvisni od izvedbe. Za nadomestno spojko pošljite risbo ali staro okovje in uskladili ga bomo.

Obrnite se na naše inženirje še danes

aluminijeve spojke Zlitine

Zlitina	Za kaj je dobro	Skupne jeze
6061	Vse{0}}izbira strojno obdelanih spojk; dobra trdnost, enostaven za obdelavo	T6, T4, O
6063	Ekstrudirani modeli, gladka površina	T5, T6, O
6082	Večja trdnost za industrijsko uporabo	T6, T5, O
5083	Odpornost proti koroziji, dobra za pomorstvo	H112, H116, H321, O
5086	Odpornost proti koroziji in varljivost	H112, H116, H32, O

Zlitin 5xxx (5083, 5086) ni mogoče toplotno obdelati, zato T-temperature ne veljajo. 6063 je večinoma ekstrudirana zlitina. Večina aluminijastih spojk je izdelana iz 6061 ali 6082 barov ali materiala za kovanje. Če niste prepričani, nam povejte aplikacijo in priporočamo zlitino.



aluminijeve spojke Navoji

nit	Standardno	Opombe
NPT	ASME B1.20.1	Stožčast, pogost v Severni Ameriki
BSPT	ISO 7-1	Stožčasti BSP, mednarodno običajen
BSPP	ISO 228-1	Paralelni BSP, tesnila s podložko ali O-obročem
metrika	ISO 965	Določite premer in korak, npr. M25 × 1,5

NPT in BSP sta različna sistema navojev. Niso zamenljivi, tudi če so številke velikosti enake. Pred naročilom preverite navoj na cevi ali opremi, ki jo povezujete.





Uporaba aluminijastih cevi

To so vsakodnevna dela, za katera dobavljamo aluminijaste spojke:

• Stisnjen zrak in pnevmatski vodi– odklopite točke okoli kompresorjev, filtrov, regulatorjev in sušilnikov
• Vodovod in splošne komunalne cevi
• Priključki strojev in opreme– črpalke, ventili, filtri, manometri in instrumenti, ki jih je treba redno servisirati
• Vzdrževalne točke v industrijskih linijah– povsod, kjer je treba del cevi sneti zaradi čiščenja ali popravila
• Morski sistemi s 5083 / 5086– cevi trupa in palube (prepričajte se, da zlitina ustreza vaši vodi in pogojem namestitve)

Če vaša linija prenaša močne kemikalije ali vroče medije, nam najprej povejte medij in temperaturo. Ne priporočamo aluminija, kjer zlitina, tlak ali medij niso bili preverjeni.



Tesnjenje

Kako so spojna tesnila odvisna od zasnove:

Kovinski-sedež-kovinski– obdelane površine, stisnjene skupaj z matico

Tesnilo

O-prstan– običajno z vzporednimi niti, kot je BSPP

Ureditev po merina risbo

Pred proizvodnjo potrdite način tesnjenja, tesnilni material in delovni tlak. Za tlačni servis lahko organiziramo tlačni preizkus ali preizkus tesnosti.



Tlak in temperatura spoja aluminijaste cevi

Za "aluminijev spoj" ni enotne stopnje tlaka. Varnostna ocena je odvisna od velikosti, debeline stene, zlitine in stanja, vrste navoja, izvedbe tesnjenja in temperature. Tudi aluminij izgubi trdnost pri visoki temperaturi, zato je ocena veljavna samo za konstrukcijske in delovne pogoje, za katere se dogovorimo.

Za natančno ponudbo nam pošljite:

Nazivna velikost in navoj – npr. . 1″ NPT ženski × ženski

Zlitina in temper – npr.. 6061-T6

Delovni tlak in preskusni tlak

Delovna temperatura in delovni medij

Količina

Risba, datoteka CAD ali vzorec, če ga imate

Pred proizvodnjo potrdimo delovni tlak in zahteve glede testiranja za vašo specifično zasnovo. Za vsako zvezo ne uporabljamo ene splošne ocene.



Inšpekcija kakovosti

Material – certifikat mlina in preverjanje PMI na zahtevo

Mere – primerjane z odobreno risbo

Navoji – preverjeno s pravilnim merilom za NPT, BSPT, BSPP ali metriko

Tesnilne površine – obdelane in pregledane

Vizualno – brez robov, prask ali poškodb

Montaža – komponente in matica se pravilno prilegajo

Preskus tlaka/tesnosti – na zahtevo, po vaši specifikaciji



Standardi

Aluminijasti spoji niso zajeti v enem "standardu sindikata", tako kot jekleni ali železni pribor. Za aluminij je ustrezen standard ASME B16.52 – kovani priključki iz neželeznih kovin z navojnimi in -varjenimi konci. ASTM B247 (odkovki), ASTM B221 (ekstrudirana palica) in ASTM B209 (plošča) pokrivajo materialne oblike.

Kaj to pomeni za vas: gradimo vašo zvezo z vašo risbo ter zahtevami glede materiala in pregledov vašega projekta. Pred proizvodnjo pregledamo želeni standard in vam iskreno povemo, ali velja. Ne zahtevamo standardne skladnosti samo zato, ker je material aluminij.



Unije po meri (OEM)

Pošljite nam risbo, vzorec ali CAD datoteko in naredili bomo:

Ne-standardne velikosti

Kateri koli od štirih sistemov niti

Moško/ženske kombinacije

Mere telesa po meri in postavitve vrat

Zasnove pregrad (skozi ploščo ali steno rezervoarja)

Posebno tesnjenje in površinske obdelave

Poseben pregled in dokumentacija

Delo po meri je za nas normalno. Če standardna zveza ne ustreza vašemu sistemu, izdelamo takšno, ki ustreza.



Pošljite nam risbo

drugoAluminijasti fitingi

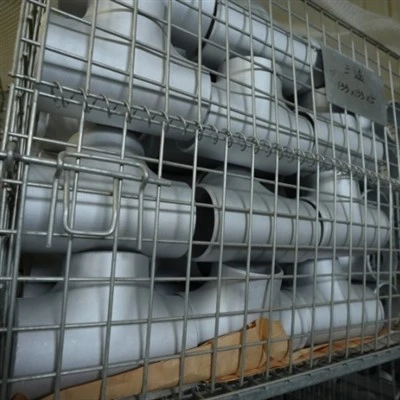

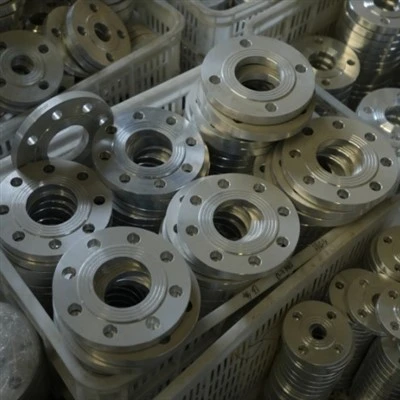

Izdelujemo tudi aluminijasta kolena, T-kratnike, križe, spojke, kape, reduktorje, puše in prirobnice. Naročite celoten seznam opreme za en projekt pri enem dobavitelju.

Trgovinski pogoji

Čas izvedbe	Velikosti zalog 7–15 dni; velikosti po meri 20–35 dni (na risbo)
Plačilo	T/T ali L/C na vpogled
Incoterms	FOB, CIF, DDP – povejte nam svoje pristanišče in navedli bomo ceno za dostavo



Pakiranje

Male zveze: individualno zaščitene, pakirane v kartone

Množična naročila: lesene palete; lesene škatle ali ojačane palete za izvoz

Navoji, tesnilne površine in obdelane površine so med transportom zaščitene pred udarci in umazanijo





pogosta vprašanja



Kaj je spojka za aluminijaste cevi?

Spoj je cevni nastavek, ki povezuje dva konca cevi in ​​ga je mogoče pozneje odpreti. Odvijte matico in obe strani se ločita, tako da lahko izvlečete črpalko, filter ali ventil, ne da bi rezali ali vrteli celotno cevovod.

Unija proti spajanju – kakšna je razlika?

Spojka je preprost priključek; da ga razstavite, morate navadno odviti cev. Spoj je 3-delni priključek z matico, tako da se odpre in zapre v nekaj sekundah. Izberite zvezo povsod, kjer bo odsek morda treba redno odstranjevati.

Kakšne niti lahko naredite?

NPT, BSPT, BSPP in metrika. NPT in BSP sta različna sistema – povejte nam navoj na vaši cevi ali opremi.

Katere zlitine uporabljate?

6061, 6063, 6082, 5083 in 5086. 6061 je običajna izbira za strojno obdelane spoje; 5083 / 5086 za pomorske storitve.

Kolikšen pritisk lahko prenese sindikat aluminija?

Odvisno je od izvedbe – velikosti, debeline stene, zlitine, navoja in tesnila. Pošljite nam svoj delovni tlak in potrdili bomo načrt zanj.

Ali lahko izdelate aluminijaste spojke po meri?

ja Velikosti po meri, navoji, dimenzije karoserije, dizajni pregrad, tesnila in zaključki iz vaše risbe, datoteke CAD ali vzorca.

Ali lahko pri svojih sindikatih naročim drugo aluminijasto okovje?

Da – kolena, T-kratniki, spojke, pokrovi, reduktorji, prirobnice in več, vse v enem naročilu.
